Компонентная модель «умный дом»

Компонентная модель «Умного дома» с энергосберегающими технологиями

Назначение

Оригинальный программно-технический комплекс (ПТК) предназначенный для реализации работы отдельных компонентов автоматизированного здания и организации централизованного диспетчерского управления.

1. ПТК «Умное» искусственное освещение – осветительные приборы (демонстрационный комплекс) включаются, изменяют силу света и выключаются в зависимости от выбранного сценария работы. Данный ПТК позволяет ознакомить студентов с алгоритмами интеллектуального управления осветительными приборами. ПТК предназначен для демонстрации, пояснения принципов работы и помощи при выборе оборудования в энергоэффективных системах, а также для проведения практических и лабораторных занятий.

2. ПТК «Умное» естественное освещение – включает в себя систему регулирования  светопропускаемости одного оконного блока размером 1187*1144 мм с помощью специальной пленки, приклеенной на оконное стекло, а также дистанционно-управляемых оконных плотно закрываемых штор  12 шт. В ПТК должно предусмотренно интеллектуальное удаленное управление затемнением Центра. ПТК предназначен для ознакомления обучаемых с современными средствами управления освещенностью внутри помещения.

3. ПТК Система «умного» отопления – ПТК осуществляет мониторинг температур улицы, в помещении, приходящего и обратного теплоносителя. А также  потребляемой тепловой и электрической энергии

4. ПТК «Умная» система вентиляции –  вентилятор программно включается и дистанционно изменяет режим в зависимости от температуры и необходимой кратности обмена.

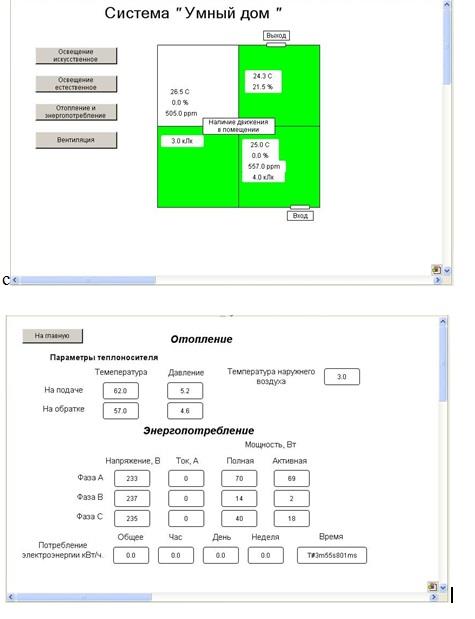

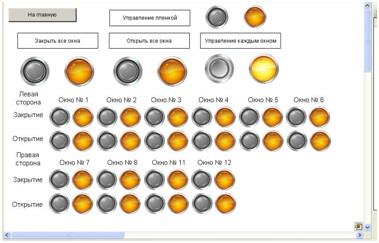

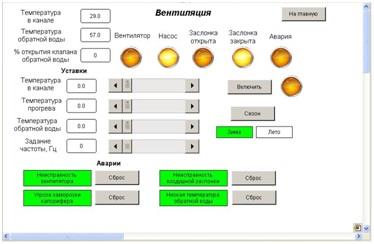

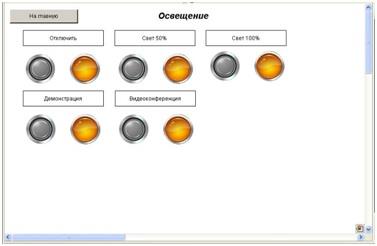

На рисунках представлены скриншоты мнемосхем управления системами «Умный дом».

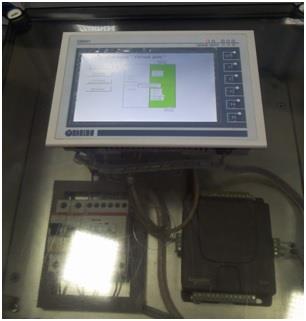

Компонентная модель «Умный дом» с энергосберегающими технологиями представляет собой модульную систему автоматического управления, состоящую из компонентов нижнего уровня автоматизации, включающего датчики температуры, давления, СО2, относительной влажности, освещенности, исполнительных механизмов, теплосчетчика,  электросчетчика и модуля управления и компонентов верхнего уровня, включающего человеко-машинный интерфейс на базе панельного контроллера СПК 207 фирмы ОВЕН. Обмен информацией между компонентами нижнего уровня осуществляется на базе протокола Modbus RTU, верхнего уровня  по технологии Ethernet IEEE 802.3. Беспроводной доступ реализуется на основе технологии Wi-Fi. Доступ к системе управления ПТК возможен с любого устройства на базе Android или iOS, а также устройств имеющих встроенный интернет обозреватель(например телевизоры поддерживающие технологию Smart TV).
