Комплекс оценки эффективности уличных светильников

Демонстрационно-лабораторный комплекс сравнительной оценки эффективности уличных светильников

Технические характеристики

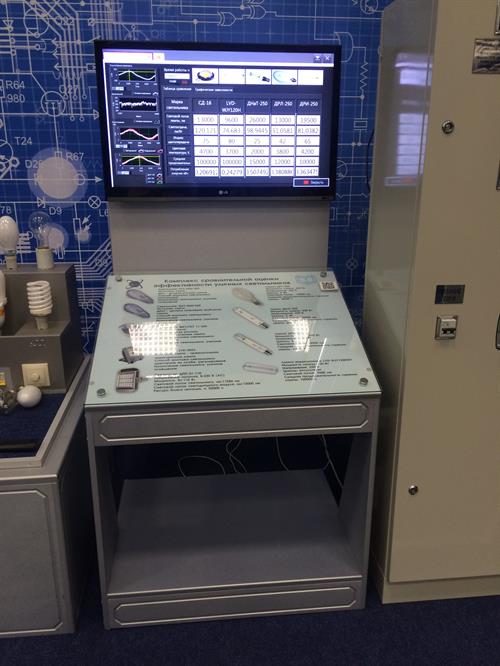

Монитор и пульт автоматического контроля и управления находится внутри помещения, а исследуемые светильники снаружи.

Перечень оборудования лабораторного комплекса:

1. Светильник РКУ-06М-250 с лампой ДРЛ (дуговая ртутная лампа),

2. Светильник ЖКУ-06М-250 с лампой ДНаТ (дуговая натриевая трубчатая лампа),

3. Светильник ГКУ-11-250 с лампой ДРИ (дуговая ртутная металлогалогенная лампа),

4. Светильник LVD-0553 с индукционной прямоугольной лампой,

5. Светодиодный светильник ДПП 01-110,

6. Датчики тока LT100-P/SP67,

7. Датчики напряжения LV 25-P/SP5,

8. Цифровые люксметры,

9. Персональный компьютер.

Контролируемые параметры:

1. Напряжение, В;

2. Сила тока, А;

3. Потребляемая мощность, Вт;

4. Текущий расход электроэнергии, кВтч;

5. Освещенность в рабочей точке, лк;

6. Степень деградации источника света, %.

Назначение

Лабораторный комплекс предназначен для проведения мониторинга технических характеристик светильников уличного освещения с целью оценки их энергоэффективности.

Область применения

Профильные лаборатории контроля и мониторинга, а также жилищно-коммунальные компании.

Принцип работы

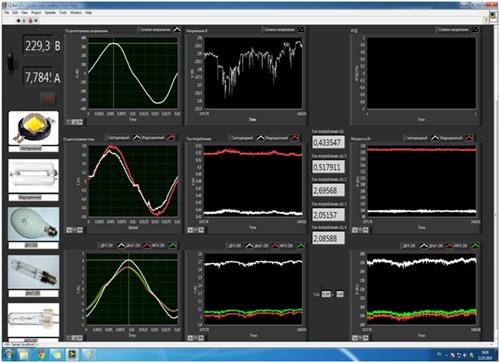

Исследуемые светильники питаются от соответствующего щита освещения стандартной сети энергоснабжения. Сигналы от датчиков тока, напряжения и освещенности подаются в электронную вычислительную машину, где обрабатываются и запоминаются. Информация о текущих значениях технических характеристик светильников поступает на монитор в виде символов и рисунков.

Преимущества

Повсеместно применяющиеся приборы учета затрат электроэнергии имеют строго ограниченную функциональность, которые позволяют проводить лишь учет текущего расхода, что недостаточно для осуществления комплексной оценки энергоэффективности потребителей электроэнергии. Она требует использование системного подхода и применение более сложных измерительных и вычислительных комплексов. Предлагаемый нами лабораторный комплекс способен осуществлять сбор, обработку и сохранение информации в автоматическом режиме. Текущие и собранные за определенный период данные позволят судить об энергоэффективности источников света и сделать предложения в сфере энергосбережения. Лабораторный комплекс может проводить мониторинг текущего состояния светильников и ретроспективный анализ. Причем, контролируются сразу несколько параметров у нескольких, в данном случае пяти, светильников, что позволяет осуществлять не только контроль, но и сравнительную оценку. По желанию заказчика количество испытуемых светильников и контролируемых технических параметров можно изменить. Производительность и скорость обработки информации зависит от технических возможностей электронной вычислительной машины, которую также, при необходимости, можно заменить на более актуальную.

РКУ/ЖКУ-06М-250 ЖКУ/ГКУ 11-250

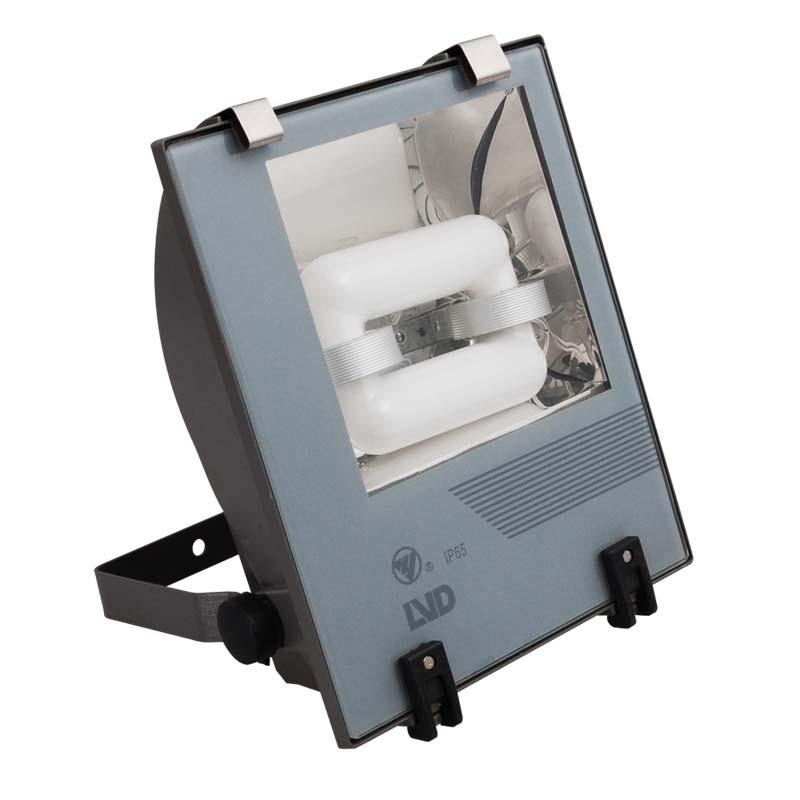

ДПП 01-110 LVD-0553
