Энерго-ресурсосберегающий экстрактор

Энерго-ресурсосберегающий пульсационный экстрактор

для твердо-жидкофазных систем

Назначение

Энерго-ресурсосберегающий пульсационный экстрактор для твердо-жидкофазных систем предназначен для проведения тепломассообменных процессов извлечения целевых компонентов из твердых материалов (дисперсий) в непрерывном противоточном режиме.

Область применения

Высокоэффективен для организации процессов экстрагирования, выщелачивания, растворения, фильтрации и других технологических процессов в различных отраслях промышленности - пищевая, фармацевтическая, химическая, нефтехимическая и т.п.

Принцип работы

Аппарат разработан на базе пульсационного способа технологического транспортирования твердой дисперсии в виде плотного слоя. Продвижение твердого материала по аппарату осуществляется в виде плотного слоя за счет несимметричных колебаний жидкой фазы и специальных конструктивных приемов.

Преимущества

Отличительные преимущества пульсационного способа транспортирования и аппаратов на его основе:

- технологическое транспортирование твердой дисперсии по аппарату без использования механических средств (шнек, ротор и др.);

- непрерывное противоточное движение жидкой и твердой фаз в   сплошном слое с оптимальной удельной нагрузкой (насыпной плотностью);

- равномерное распределение фаз по всему сечению аппарата, отсутствие застойных зон, возможность герметизации процесса, повышение качество готового продукта;

- интенсификация тепломассообменных процессов за счет проведения их в периодически нестационарных условиях;

- сниженная металлоемкость аппаратов;

- повышенная энерго-, ресурсоэффективность.

Конструкции пульсационных экстракционных аппаратов, их широкая функциональность и  универсальность делают такую технику простой в управлении, эксплуатации и обслуживании, а возможность их привязки и адаптации к действующему производству на стадии изготовления и внедрения экономически обоснованными и целесообразными

Реализация пульсационного способа транспортирования твердой дисперсии в противотоке жидкой среде в пульсационном аппарате позволяет:

- снизить габариты аппарата при одинаковой производительности до 1,5-2 раз по сравнению с механическими аппаратами;

- до 30% снизить энергозатраты на единицу готовой продукции за счет высокой эффективности ведения процесса в аппарате;

- снизить до 25-35% стоимость пульсационного аппарата  по сравнению с выпускаемыми на сегодня механическими аппаратами.

Технические, технологические, эксплуатационные  преимущества таких аппаратов по сравнению с существующими механическими в совокупности с экономической выгодой, как на стадии приобретения, так и на стадии их последующей эксплуатации, позволяют формировать наиболее оптимальные программы модернизации и развития промышленных производств.

Дополнительная информация

Описание стенда

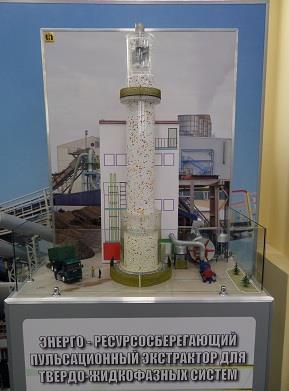

На стенде представлен 3D макет диффузионного отделения сахарного производства для извлечения сахара из свеклы на базе диффузионного пульсационного аппарата ДПА6000 производительностью 6000 т/сут (модель пульсационного экстрактора) выполненный в масштабе 1:50. Габариты промышленного аппарата: диаметр 6 м, высота 24 м.

В качестве модельной твердой дисперсии использованы гранулы поликарбоната (2х3 мм), в качестве жидкой фазы – вода.

Кроме модели аппарата представлено основное оборудование отделения диффузии – ошпариватель, сокостружечный насос, зона приема исходного сырья (сахарная свекла).
