Система освещения и альтернативная энергетика

Демонстрационно-лабораторный комплекс интеллектуальных систем искусственного освещения и альтернативной энергетики

Технические характеристики

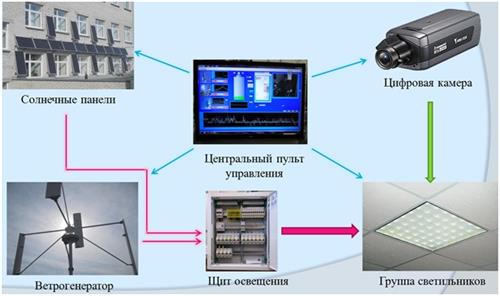

В качестве источников света в осветительной установке применяются светодиодные светильники, встроенные в потолок. Монитор автоматического контроля и управления, цифровые видеокамеры слежения, а также светильники находятся внутри помещения. Альтернативные источники энергии – за пределами помещения. Установка питается от стандартной сети энергоснабжения, солнечных батарей, расположенных на стене учебного корпуса «Д» и ветрогенераторов, размещенных на крыше учебного корпуса «Д».

Контролируемые параметры:

1. Уровень освещенности рабочей поверхности;

2. Текущий расход электроэнергии, кВтч;

3. Мощность потребляемая из сети, Вт;

4. Мощность потребляемая от ветрогенератора, Вт;

5. Мощность потребляемая от солнечных панелей, Вт.

Перечень оборудования комплекса:

1. Светильники светодиодные,

2. Ветрогенераторы,

3. Солнечные панели,

4. Датчики тока,

5. Датчики напряжения,

6. Цифровые видеокамеры,

8. Цифровой люксметр,

9. Персональный компьютер.

Назначение

Лабораторный комплекс предназначен для создания комфортной световой среды и мониторинга светотехнических характеристик системы искусственного освещения, питаемого от возобновляемых источников энергии с целью обеспечения высокого уровня энергоэффективности.

Область применения

Современные системы искусственного освещения помещений различного назначения, профильные научно-исследовательские лаборатории.

Принцип работы (описание)

После активации система управления освещением осуществляет сканирование рабочей поверхности. Сканирование осуществляется с помощью цифровых видеокамер слежения. Контролируемым параметром является освещенность поверхности пола. Информация об освещенности поступает в электронную вычислительную машину, где обрабатывается и запоминается. В соответствие с заложенным в машину алгоритмом, система принимает решение и подает управляющие сигналы на соответствующие периферийные устройства, тем самым управляя режимом питания отдельных светильников системы освещения. Комплекс осуществляет постоянный контроль уровня освещенности рабочей поверхности пола. Текущие изменения световой среды, вызванные перемещением людей и различных объектов в зоне слежения, вызывают соответствующий отклик системы автоматического управления. Информация о текущем состоянии светильников и световой среды поступает на монитор в виде символов и рисунков.

Осветительная установка в главном павильоне выставки питается от стандартной сети энергоснабжения. При необходимости имеется возможность вручную или автоматически переключаться в режим питания от возобновляемых источников электроэнергии. В качестве альтернативных источников электроэнергии выступают солнечных батарей, расположенные на стене учебного корпуса «Д» и ветрогенераторы, размещенные на крыше того же здания.

Преимущества

Обеспечение высокого качества освещения и комфорта, а также энергоэффективности посредством снижения потребления электроэнергии, по сравнению с аналогами, являются главными задачами при проектировании систем управления освещением. Существующие на сегодняшний день системы искусственного освещения не отличаются экономичностью. Управление ими, как правило, осуществляется вручную. Постоянный рост цен на энергоносители вызывает необходимость поиска альтернативных источников энергии.

Новизна предлагаемого проекта заключается в принципиальных конструктивных и идеологических отличиях от существующих аналогов. В качестве источников света выбраны энергоэффективные светодиодные светильники. Система управления освещением осуществляет постоянный контроль световой среды и принимает самостоятельные решения, работает с использованием заложенных алгоритмов.

Осветительная установка может питаться от стандартной электросети, либо – от возобновляемых источников электроэнергии, что еще выше поднимает ее энергоэффективность.

Разработка осуществлялась штатными сотрудниками ФГБОУ ВПО КГЭУ. По желанию заказчика количество испытуемых светильников и контролируемых технических параметров можно изменить. Производительность и скорость обработки информации зависит от технических возможностей электронной вычислительной машины, которую также, при необходимости, можно заменить на более актуальную.

Дополнительная информация

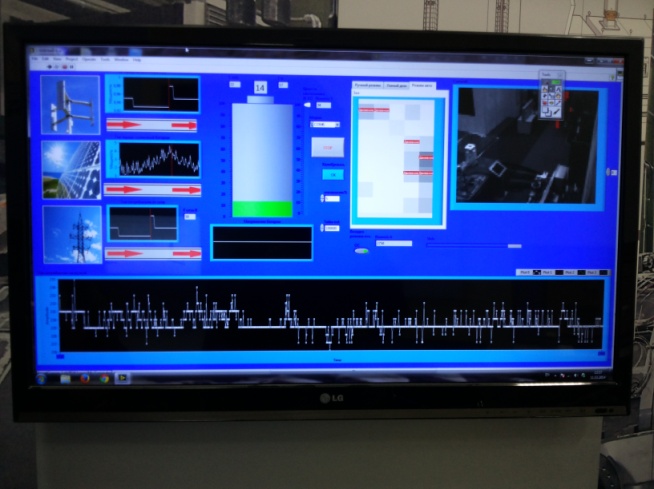

монитор

видеокамера

ветрогенератор

солнечные панели (батареи)

щит освещения

светодиодный светильник
