Стенд по учету и контролю качества электроэнергии

Демонстрационный стенд по учету электроэнергии

и контролю ее качества

600х2200х600

Назначение

Демонстрация современных приборов по учету электроэнергии и контролю ее качества, программного обеспечения автоматизированной системы сбора, хранения результатов измерения по учету электроэнергии и контролю ее качества и представления полученных данных в удобной для пользователя форме.

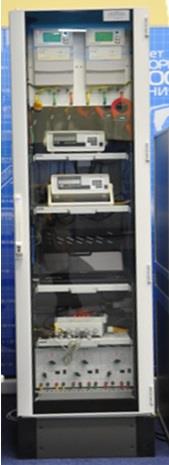

Состав стенда:

1-2. Два многофункциональных счетчика электроэнергии «Ресурс-Е4-5» с функциями контроля и анализа качества электроэнергии;

3. Полка выдвижная с мобильным измерителем показателей качества электроэнергии «Ресурс-UF2M» с разъемными токовыми трансформаторами  3Т52-5-100-1000 А;

4. Полка выдвижная с мобильным измерителем показателей качества электроэнергии «Ресурс-UF2MВ» с разъемными токовыми трансформаторами 3П15-5 А с возможностью выполнения работ по ревизии вторичных цепей измерительных трансформаторов напряжения и тока;

5. Полка выдвижная с персональным компьютером «Notebook», с установленным программным обеспечением стационарных и мобильных измерителей качества электрической энергии;

6. Полка выдвижная с мобильным анализатором параметров качества электрической энергии  «Сонел PQM-701»;

7. Трехфазный источник испытательных сигналов переменного напряжения ИИС-3Ф.

Технические характеристики (функциональные особенности) стенда

Многофункциональные счетчики электроэнергии позволяют проводить:

- измерение активной электрической энергии в двух направлениях согласно ГОСТ 52230-2005 с классом точности 0,2S;

- измерение реактивной электрической энергии в четырех квадрантах согласно ГОСТ 52425-2005 с классом точности 1;

- измерение характеристик тока, напряжения, мощности и углов фазового сдвига;

- регистрацию в энергонезависимой памяти результатов измерений;

- оперативный контроль параметров электрических величин;

- отображение на встроенном экране результатов измерений.

Расчетный период хранения результатов измерения энергии и мощности – 10 лет, глубина хранения статистических характеристик показателей качества – не менее 200 суток.

Счетчики могут входить в состав инфомационно-измерительных систем контроля и учета электрической энергии, позволяющих проводить непрерывный мониторинг величины и качества электрической энергии и мощности, объединенных в отдельные группы учета.

Каждый счетчик имеет восемь независимых телеметрических выходов, с помощью которых возможно управлять сигнализирующими и управляющими устройствами.

Мобильные измерители позволяют проводить:

- измерение показателей качества электрической энергии согласно ГОСТ 13109-97, ГОСТ 54149-2010, EN 50160:2010 (PQM-701);

- измерение и статистическую обработку установившихся отклонений фазного, междуфазного напряжений и напряжений прямой последовательности, отклонений частоты, коэффициентов искажений синусоидальности фазных и междуфазных напряжений, коэффициентов несимметрии напряжений по нулевой и обратной последовательности, коэффициентов n-ых гармонических составляющих фазного и междуфазного напряжений, кратковременных и длительных доз фликкера фазных и междуфазных напряжений, глубину и длительность провалов, коэффициентов и длительности временных перенапряжений напряжений.

- измерение характеристик тока, напряжения мощности и углов фазового сдвига;

- отображение в реальном времени результатов измерений, а также представление в табличном и графическом виде архивных данных.

Измерители имеют класс А согласно ГОСТ54149-2010, что позволяет использовать их для проведения сертификационных, контрольных, претензионных и других видов испытаний качества электрической энергии.

Источник испытательных сигналов позволяет формировать трехфазные системы напряжений с уровнями 57,7/10 и 220/381 В, трех гальванически изолированных переменных токов, задания различных фазовых углов, что необходимо для процесса обучения и повышения квалификации специалистов в области контроля и управления качеством электрической энергии.

Область применения

Стенд может использоваться в процессе обучения студентов электроэнергетических направлений по дисциплинам «Метрология, стандартизация и сертификация», «Измерения в области энергетики», «Цифровые измерительные устройства» и других, в процессе обучения и повышения квалификации специалистов в области контроля и управления качеством электрической энергии сетевых и промышленных предприятий.

С помощью мобильных устройств возможно осуществлять на месте установки ревизию вторичных цепей измерительных трансформаторов тока и напряжения, проводить замеры режимов работы различных энергоустановок, измерять всю номенклатуру показателей качества электрической энергии, проводить анализ причин отклонения показателей качества от установленных требований.

Стационарные счетчики электрической энергии с использованием специального программного обеспечения позволяют ознакомиться с возможностью создания не только традиционно используемых информационно-измерительных систем контроля и учета электрической энергии и мощности (АСКУЭ), но и созданием подобных систем, с одновременным мониторингом показателей качества, статистически вычисляемых в соответствии с требованиями соответствующих действующих ГОСТов.

Преимущества

Использование некачественной электрической энергии является причиной брака продукции, значительного уменьшения ресурса электрооборудования, небезопасных и некомфортных условий труда, быта и т.д.

Без обеспечения качества электрической энергии невозможно осуществлять эффективное энергосбережение и добиваться высокой энергоэффективности. Качество электрической энергии в связи с все большим использованием нелинейных и резкопеременных нагрузок во всем мире имеет тенденцию к ухудшению, в связи с чем, принимаются новые нормативные документы, ужесточающие требования к качеству электрической энергии. Так в странах европейского союза в 2010 году был принят новый стандарт по качеству EN 50160:2010. В России в настоящее время действуют два стандарта по качеству: ГОСТ 13109-97 и новый ГОСТ Р 54149:2010. С 1 июля 2014 года старый стандарт прекращает свое действие. Это означает, что ранее использовавшиеся измерители качества, выполненные по требованиям старого ГОСТ  13109-97 невозможно будет использовать для ответственных измерений. Для коммерческих, претензионных и сертификационных испытаний будут приниматься во внимание лишь результаты измерений, полученные с помощью измерителей наивысшего класса А, осуществляющих статистическую обработку в соответствии с новыми требованиями.

Обеспечение нормальных режимов электроснабжения и энергопотребления возможно лишь при наличии достоверной информации о причинах нарушения качества электрической энергии, определении виновников нарушения качества по отдельным показателям, принятии соответствующих мер по устранению выявленных недостатков, которую можно получить с помощью представленной в стенде измерительной аппаратуры.

GPS-приемник должен обеспечивать синхронизацию времени всего оборудования стенда.

Все измерители внесены в реестр средств измерений РФ, имеют соответствующие сертификаты, допущены для использования на территории России.
