АППАРАТНО-ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС ОПРЕДЕЛЕНИЯ ТЕПЛОПРОВОДНОСТИ МАТЕРИАЛОВ

На базе кафедрального учебного-исследовательского  центра «Энергоэффективность и энергосбережение» проводятся лабораторные исследования теплофизических свойств тепло и электроизоляционных материалов.

Измерения теплопроводности изоляционных материалов проводятся в соответствии с ГОСТ 32025-2012 (EN ISO 8497:1996), ГОСТ 7076-99. На кафедре имеется лабораторная база для проведения исследований, приборы ИТС-1, ТЕПЛОГРАФ, МИТ-1. Создана оригинальный стенд для определения теплопроводности изоляционных материалов.

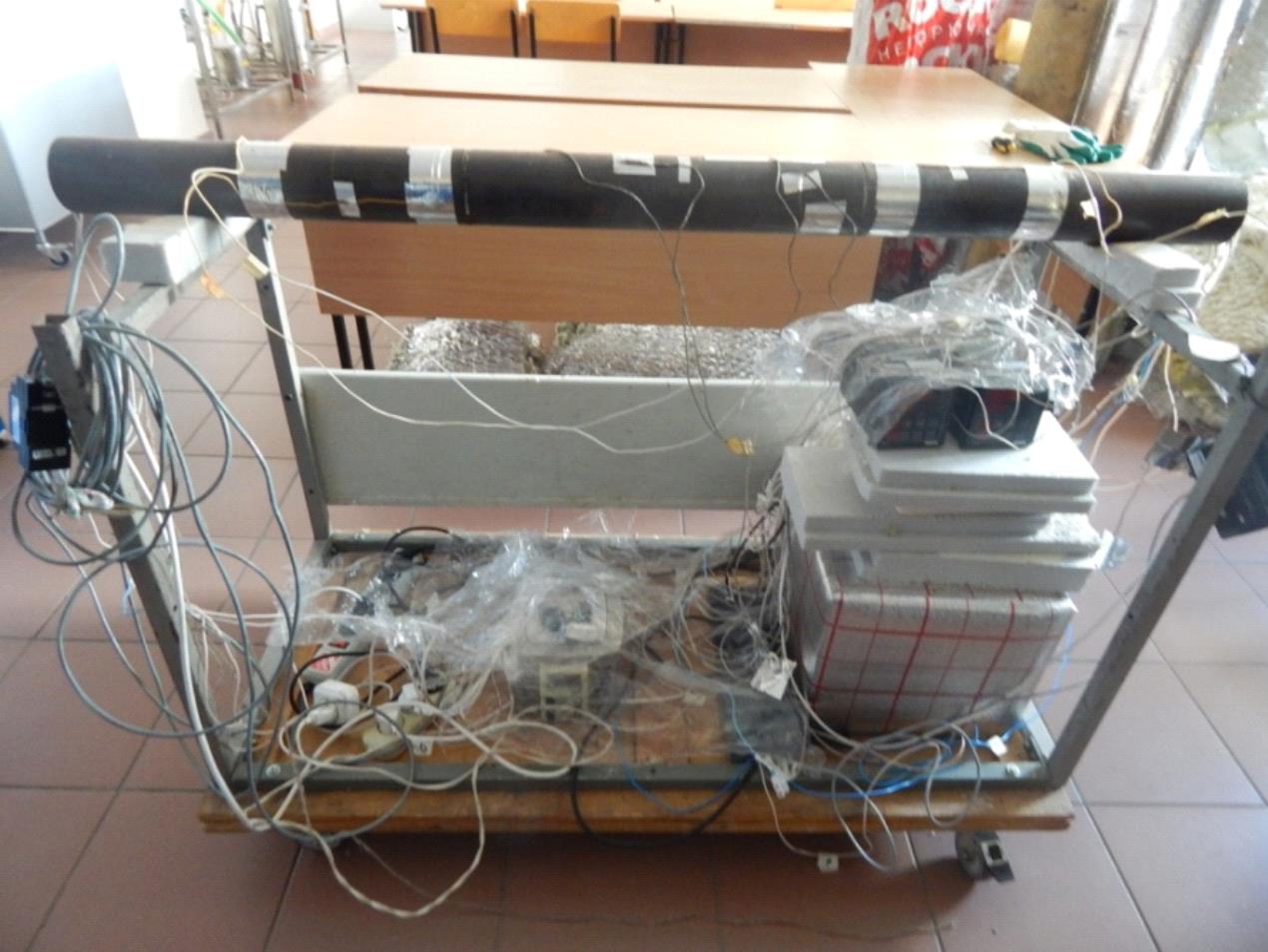

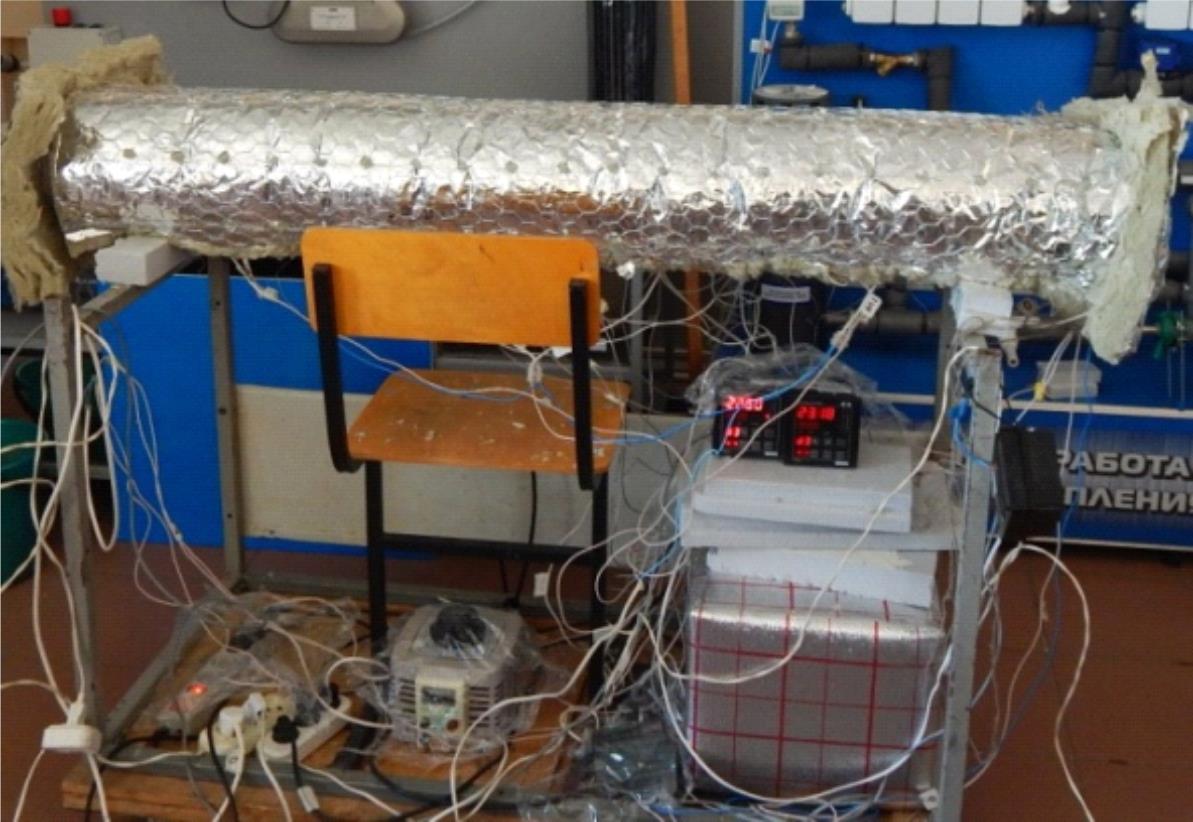

Оригинальный стенд для определения теплопроводности изоляционных материалов

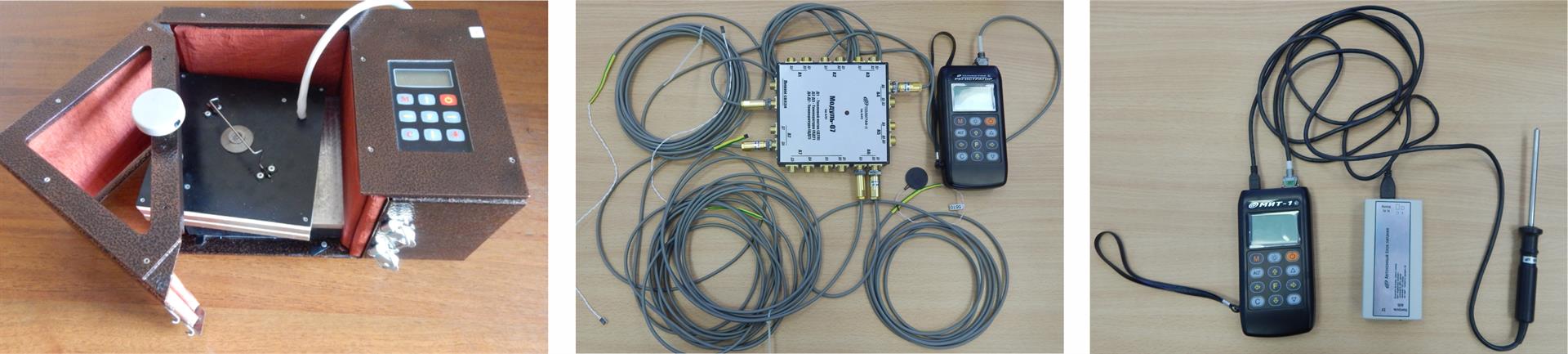

(слева направо ИТС-1, ТЕПЛОГРАФ, МИТ-1)

При руководстве ГОСТ 32025 измерения проводятся на нагреваемой изнутри испытательной трубе с наружным диаметром 89 мм, с охранными зонами по торцам испытательной трубы. Охранные зоны служат для компенсации потерь тепла в осевом направлении. Нагрев испытательной трубы осуществлялся электроконтактным методом. Общая длина испытательной трубы 1440 мм. Измерения теплопроводности теплоизоляционных материалов приближены к их реальным эксплуатационным условиям. На испытательной трубе проводятся измерения современных теплоизоляционных материалов используемых в системах теплоносбжения (прошивные маты, цилиндры навивные, теплоизоляции на основе вспененного каучука, пенополиуретановые скорлупы и т.д.).

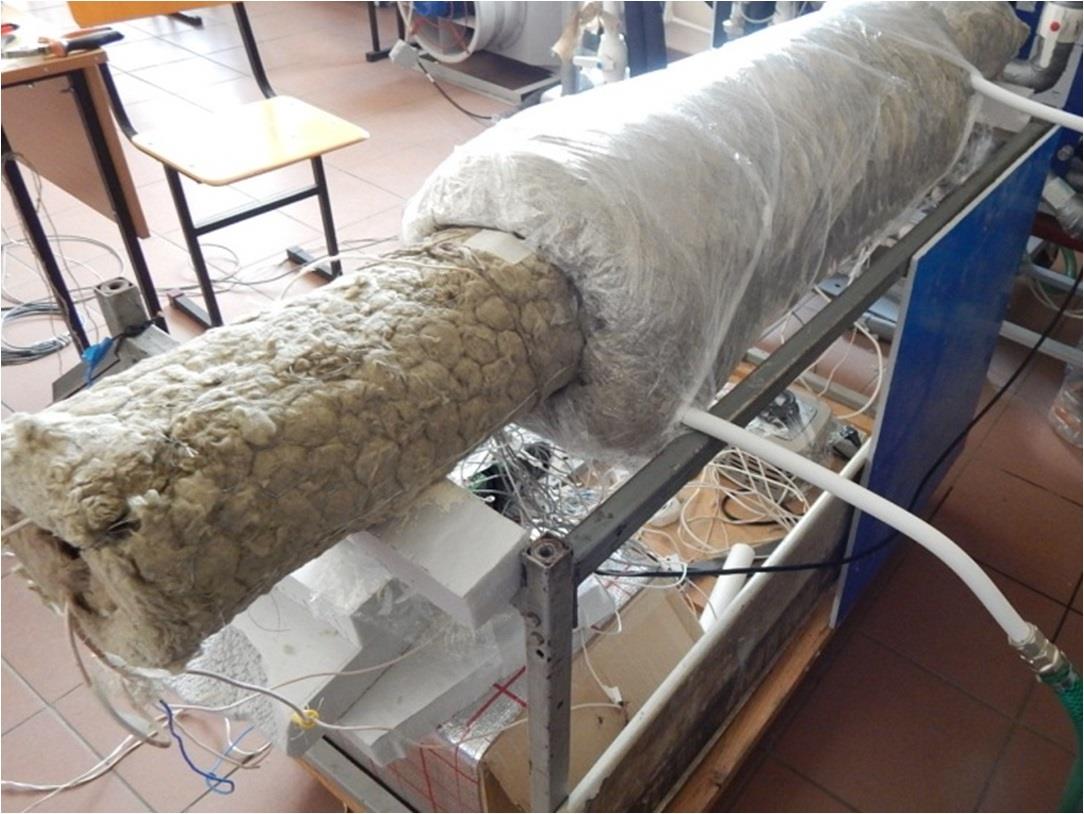

Лабораторные исследования по определению коэффициентов теплопроводности теплоизоляционных материалов непредизолированных трубопроводов тепловых сетей

Измерения по ГОСТ 32025

Диапазон измерения теплопроводности. . . . .0,02…1,5 Вт/(м  ˚С).

Толщина измеряемого образца. . . . . . . . . . . . .20…100 мм.

Температура измеряемого образца. . . . . . . . . 25…125 ˚С.

При руководстве ГОСТ 7076-99 измерения проводятся на приборе измеритель теплопроводности ИТС-1. Имеется возможность измерения теплопроводности электроизоляционных материалов. Высокая скорость измерений.

Измерения по ГОСТ 7076-99

Диапазон измерения теплопроводности. . . . .0,02…1,5 Вт/(м  ˚С).

Толщина измеряемого образца. . . . . . . . . . . .  10…25 мм.

Температура измеряемого образца. . . . . . . . . 25  ˚С.
